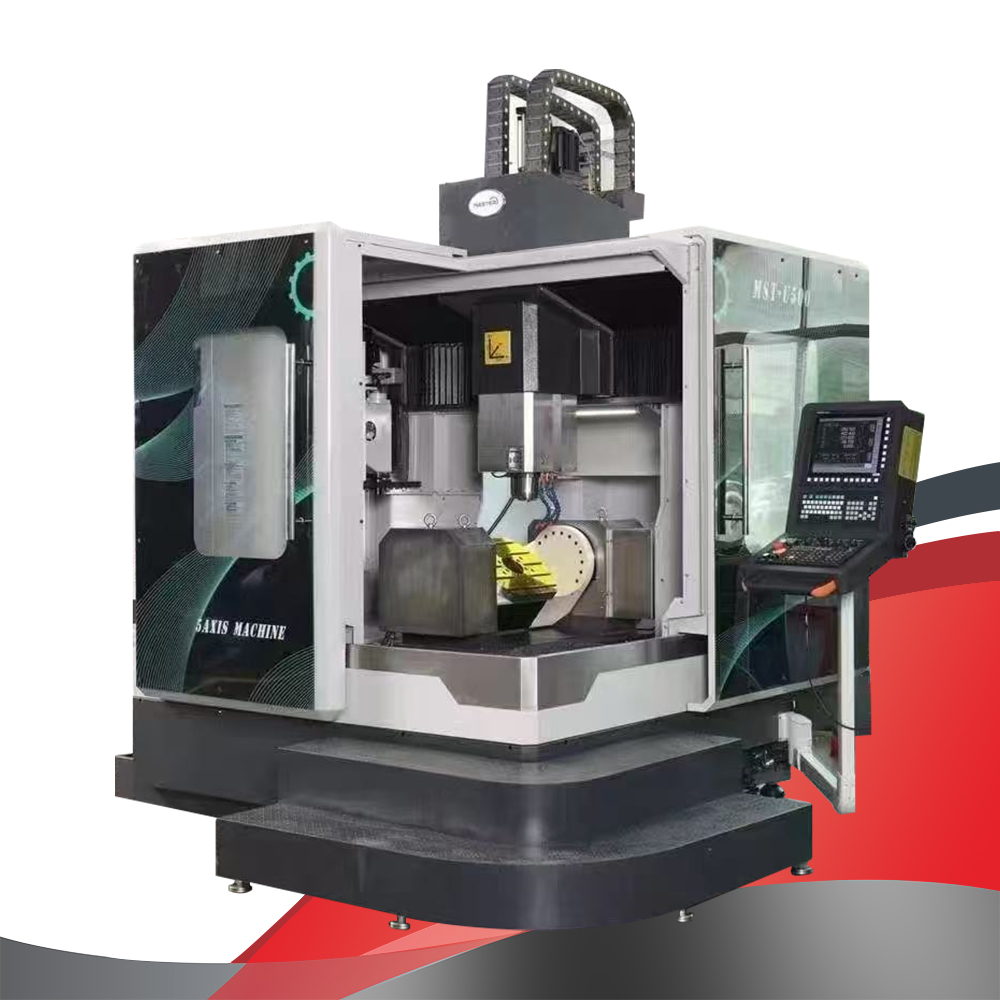

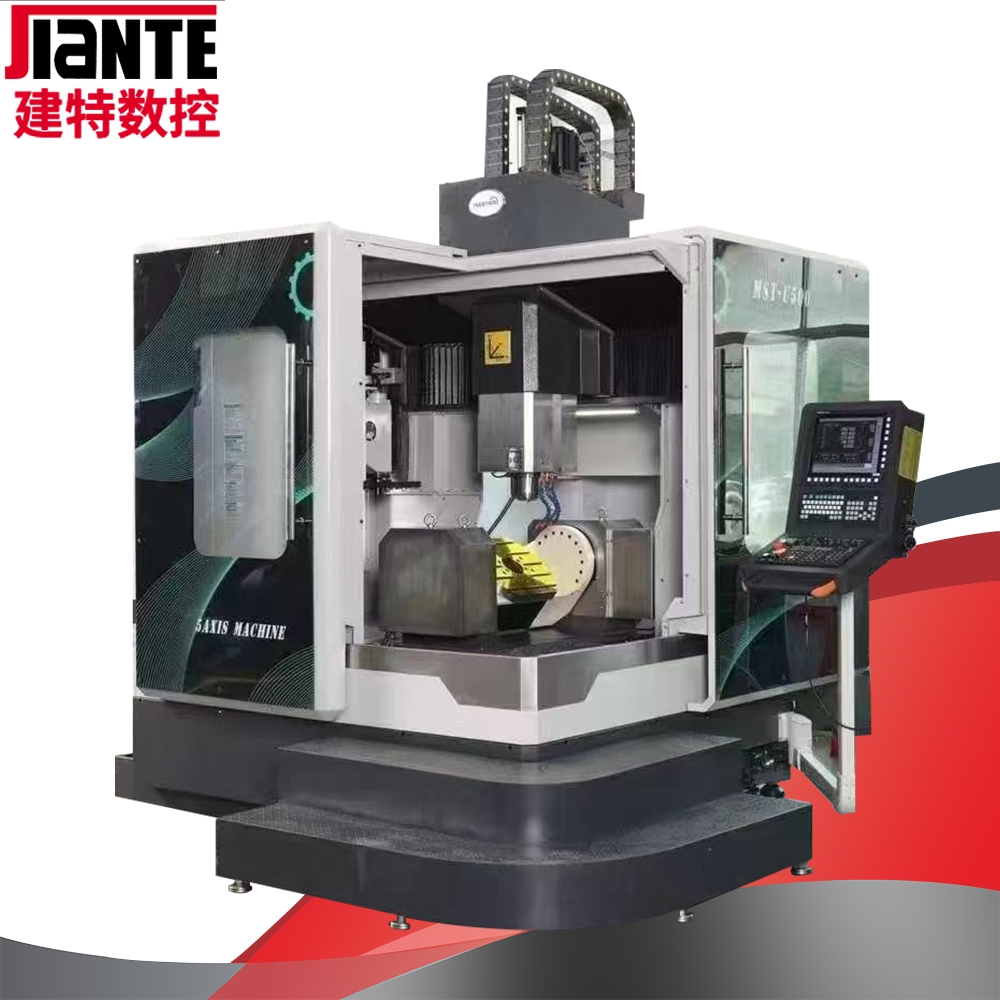

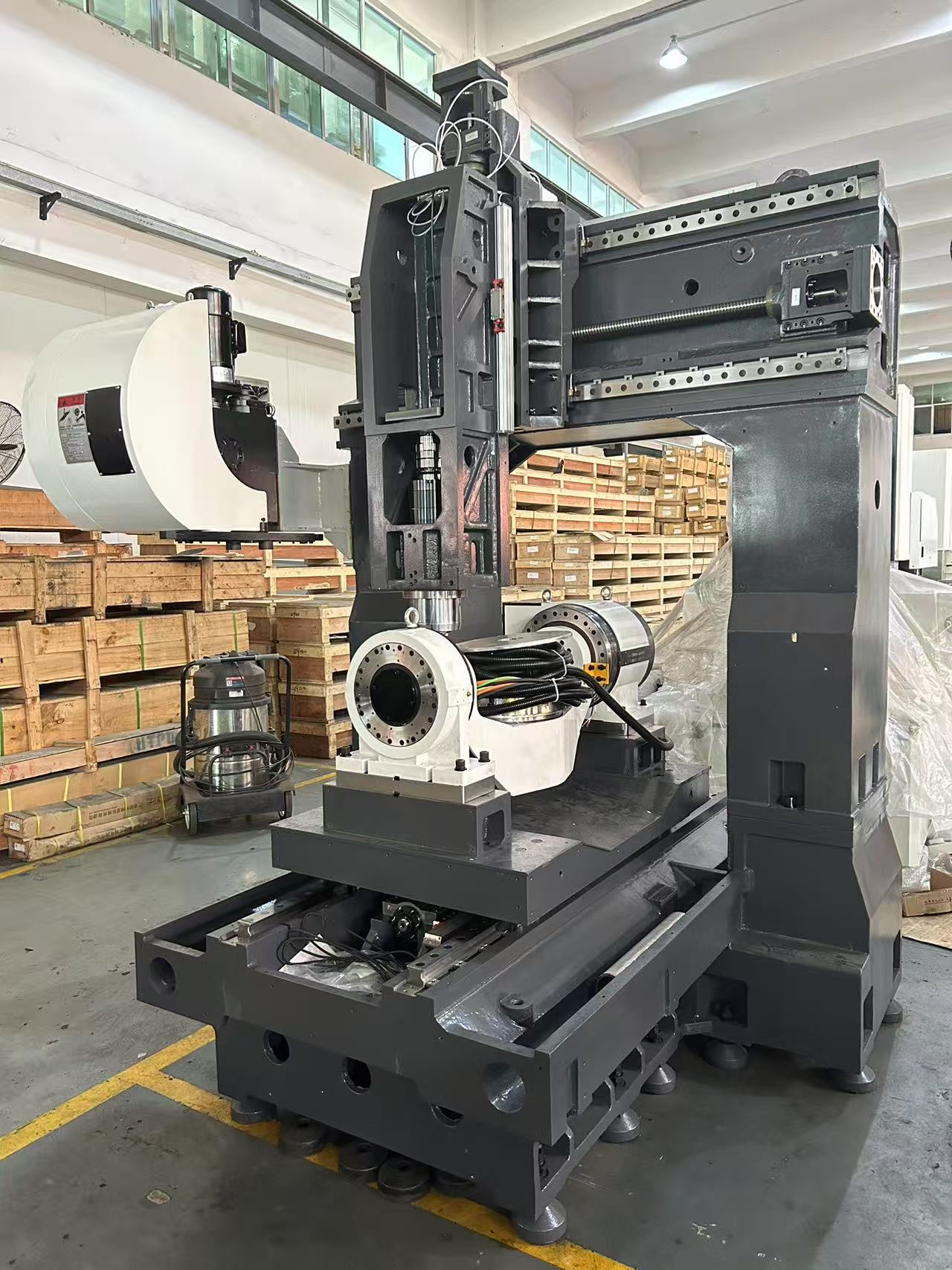

JT-U500

航空航天领域的复杂曲面 | 医疗设备精密零件 | 新能源电池盒

1. 产品名称、规格及配置如下 工作台尺寸 工作台直径 毫米 φ500 中心孔直径 毫米 φ75 最大工件回转直径 毫米 630 工作台T型槽宽度 / 8 - 14H7 最大承载量 千克 300 行程 X轴行程 毫米 700 Y轴行程 毫米 1000 Z轴行程 毫米 500 A轴旋转角度 度 ±120 C轴行程角度 度 360 主轴端至工作台距离 毫米 150 - 650 主轴 主轴转速 转/分钟 30000 主轴直径 毫米 150 主轴锥孔（刀柄） BBT、HSK - A63 主轴电机功率 千瓦 额定15千瓦 电机额定转速 A轴 转/分钟 47 C轴 转/分钟 43 电机最高转速 A轴 转/分钟 132 C轴 转/分钟 141 定位精度 A轴 毫米 ±10 C轴 角秒 ±10 重复定位精度 A轴 ±5 C轴 角秒 ±5 额定扭矩 A轴 牛·米 782 C轴 牛·米 363 夹紧方式压力 A/C轴气压 兆帕 液压/3.5 直线导轨/丝杠 直线导轨（导轨宽度/滑块数量） 毫米 XYZ：滚子45 滚珠丝杠（螺距10） 毫米 XYZ：R40×10 机床主体 机床重量 千克 8000 外形尺寸（长×宽×高） 毫米 3032.9×2505.37×2934.7 刀具 刀具直径 毫米 80/125 最大刀具长度 毫米 300 最大刀具重量 千克 8 换刀时间 秒 5 2. 配置详情 序号 名称 制造商 1 HT300龙门结构五轴机床铸件 整体铸件 2 DTR双直驱回转工作台 兰兰 3 CNC/主轴伺服/三轴伺服系统220MA - 5（具备RTCP刀尖跟随功能） 台湾新代/华中系统 4 主轴伺服/三轴驱动电机 台湾新代/华中系统 5 直线导轨XYZ：滚子45 台湾上银/银泰 6 滚珠丝杠XYZ：R40×10 台湾上银/银泰 7 24位圆盘刀库 冈田/古田 8 三轴采用P4级轴承 日本恩斯克 9 HSH - A63直联30000转/分钟主轴/直径150毫米 台湾 10 电子手轮 浙宏/宾捷 11 加工冷却泵 浙宏 12 三轴联轴器 台湾 13 电气柜换热器 里科 14 自动润滑泵 合资日华油机 15 伸缩防护罩 合资 16 主接触器/空气开关/断路器/继电器 法国施耐德 17 其他电气元件 法国施耐德、日本欧姆龙 注：斜线标记表示可选用其中任一品牌。
