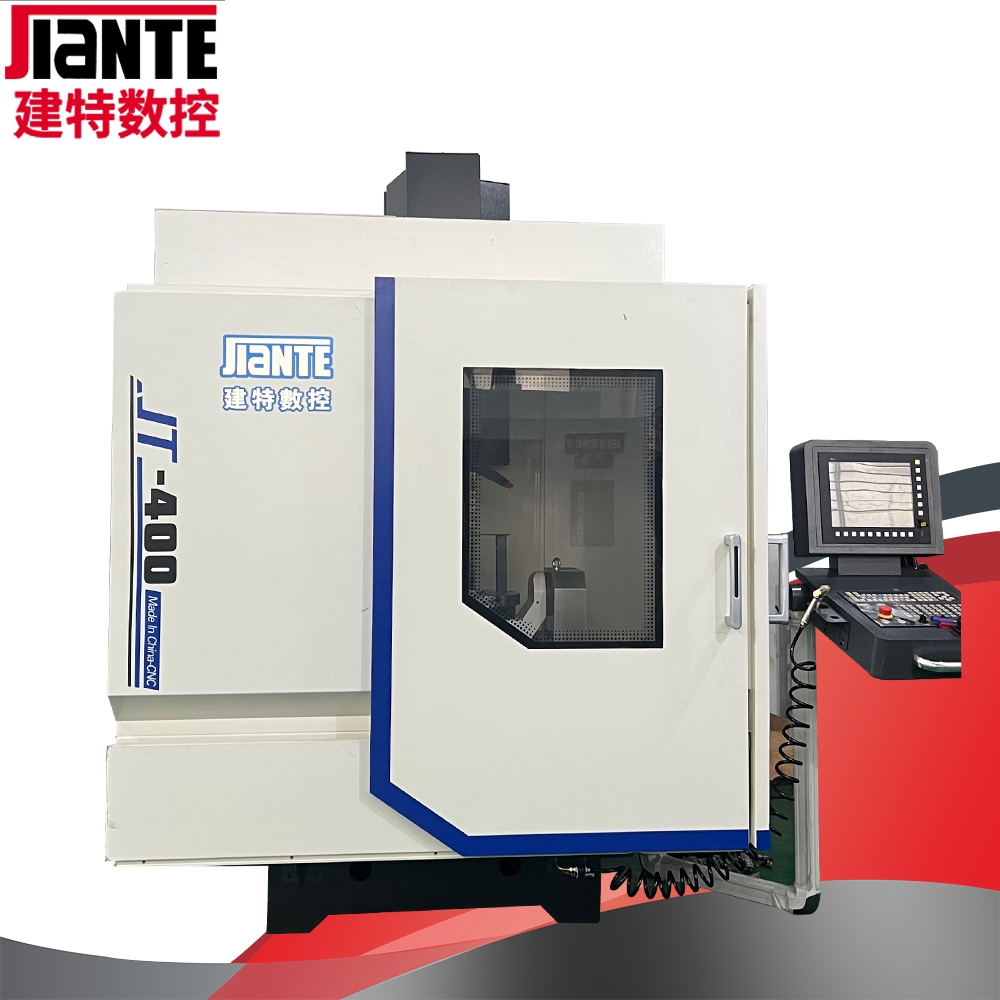

JT-U400

主要特点：

坚固的结构

HT300 铸件：高品质铸铁床身确保出色的减震性能以及长期稳定性。

先进的控制系统

新代（SYNTEC）五轴数控系统：配备 RTCP（刀具中心点控制）功能，可实现精确的多轴加工。

高速主轴

台湾速霸（Speedpark）BBT-40 直驱主轴：

转速：最高可达 15000 转 / 分钟。

刀具接口：BT40（法兰盘直径 120 毫米）。

额定功率：11 千瓦，可实现高效的重型切削。

理光（Ricoh）油冷系统确保稳定的热稳定性。

高效的刀具管理

BT40 臂式刀库（可容纳 24 把刀具）：快速且可靠的换刀功能确保生产不间断。

高品质的直线运动部件

日本帝业技凯（THK）三轴滚珠丝杠：高精度、高耐用性，可确保轴运动平稳。

增大的工作空间

200 毫米高度扩展：扩展的 Z 轴行程能够加工更高的工件。

集成式 5 轴系统

RDDS320-400 五轴单元：

包含五轴主体、布线以及新一代驱动系统，可实现动态的多面加工。

产品名称、规格及配置如下

项目 单位 详情

工作台尺寸

工作台中心孔直径 毫米 φ46

工作台直径 毫米 φ320

最大工件回转直径 毫米 400

工作台 T 型槽宽度 / 12H7

最大承载量 千克 60

行程

X 轴行程 毫米 500

Y 轴行程 毫米 510

Z 轴行程 毫米 450

工作台尺寸 毫米 700×420

A 轴旋转角度 度 ±120

C 轴行程角度 度 360

主轴端至工作台距离 毫米 37 - 487

主轴

主轴转速 转 / 分钟 15000

主轴直径 毫米 120

主轴锥孔（刀柄） BBT BBT - 40

主轴电机功率 千瓦 额定 11 千瓦

转盘转速

A 轴 转 / 分钟 60

C 轴 转 / 分钟 386

定位精度

X/Y/Z 轴 毫米 0.005/300 毫米

A/C 轴 角秒 ±10（角秒）

重复定位精度

X/Y/Z 轴 0.005/300 毫米

A/C 轴 角秒 ±5（角秒）

快速移动

X/Y/Z 轴 毫米 48×48×48

额定扭矩

A 轴 牛・米 259

C 轴 牛・米 122

转盘夹紧方式压力

A/C 轴气压 兆帕 0.6

直线导轨 / 丝杠

直线导轨（导轨宽度 / 滑块数量） 毫米 XY：30×2 Z：35×2

滚珠丝杠（螺距 8） 毫米 XY：φ28×8 Z：φ32×8

机床主体

机床重量 千克 4200

外形尺寸（长 × 宽 × 高） 毫米 2170×2443.8×2462

配置详情

序号 名称 制造商

1 HT300 铸件 整体铸件

2 RDDS320 - 400 双 DD 五轴摇篮 易太

3 CNC / 主轴伺服 / 三轴伺服系统 220MA - 5（具备 RTCP 刀尖跟随功能） 台湾新代 / 华中系统

4 主轴伺服 / 三轴驱动电机 X：AM11，Y：AM15；Z：AM18 台湾新代 / 华中系统

5 直线导轨 XY：30×2 Z：35×2 日本 THK

6 滚珠丝杠 XY：φ28×8 Z：φ32×8 日本 THK

7 24 刀位臂式刀库 冈田 / 古田

8 三轴采用 P4 级轴承 日本 NSK

9 BBT40 直联 15000 转 / 分钟主轴 / 直径 120 毫米 台湾 Speedcn

10 电子手轮 浙宏 / 宾捷

11 加工冷却泵 德阳

12 三轴联轴器 台湾 Speedcn

13 电气柜换热器 里科

14 自动润滑泵 合资日华油机

15 伸缩防护罩 合资

16 主接触器 / 空气开关 / 断路器 / 继电器 法国施耐德

17 其他电气元件 法国施耐德、日本欧姆龙

注：斜线标记表示可选用其中任一品牌。
