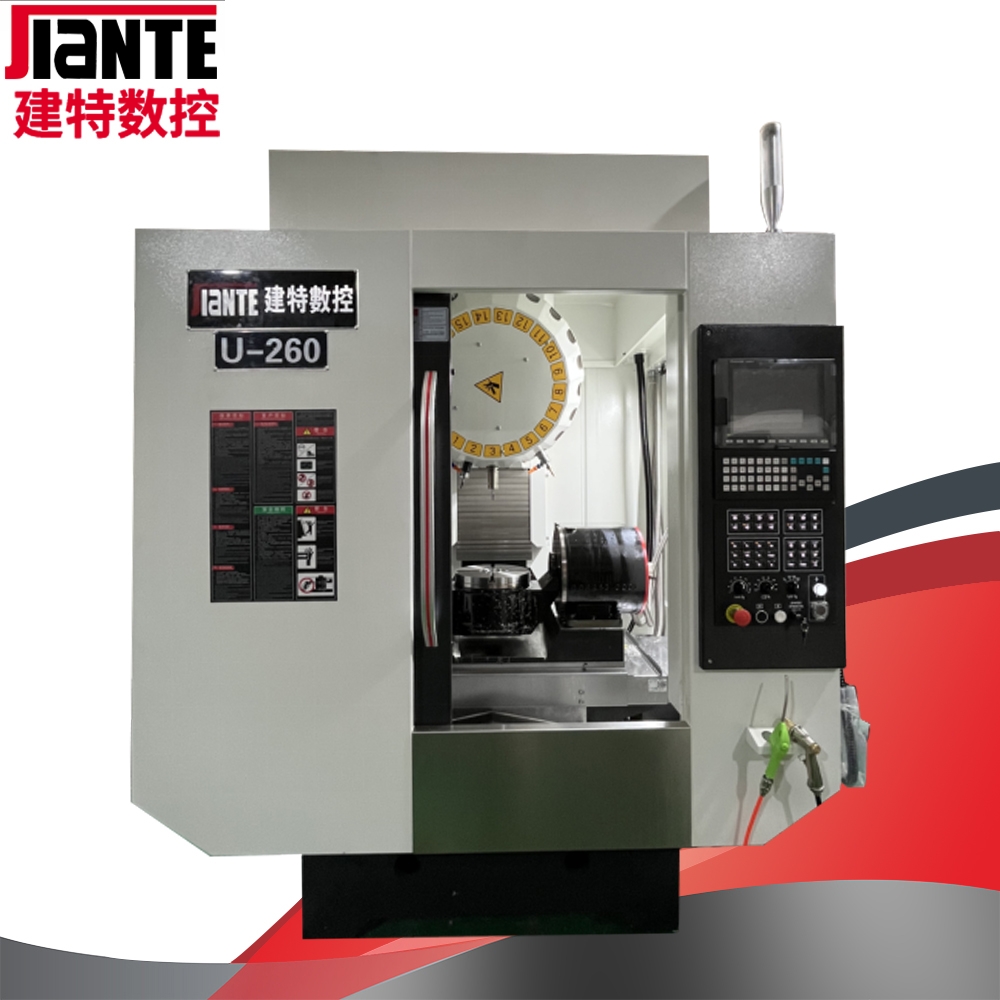

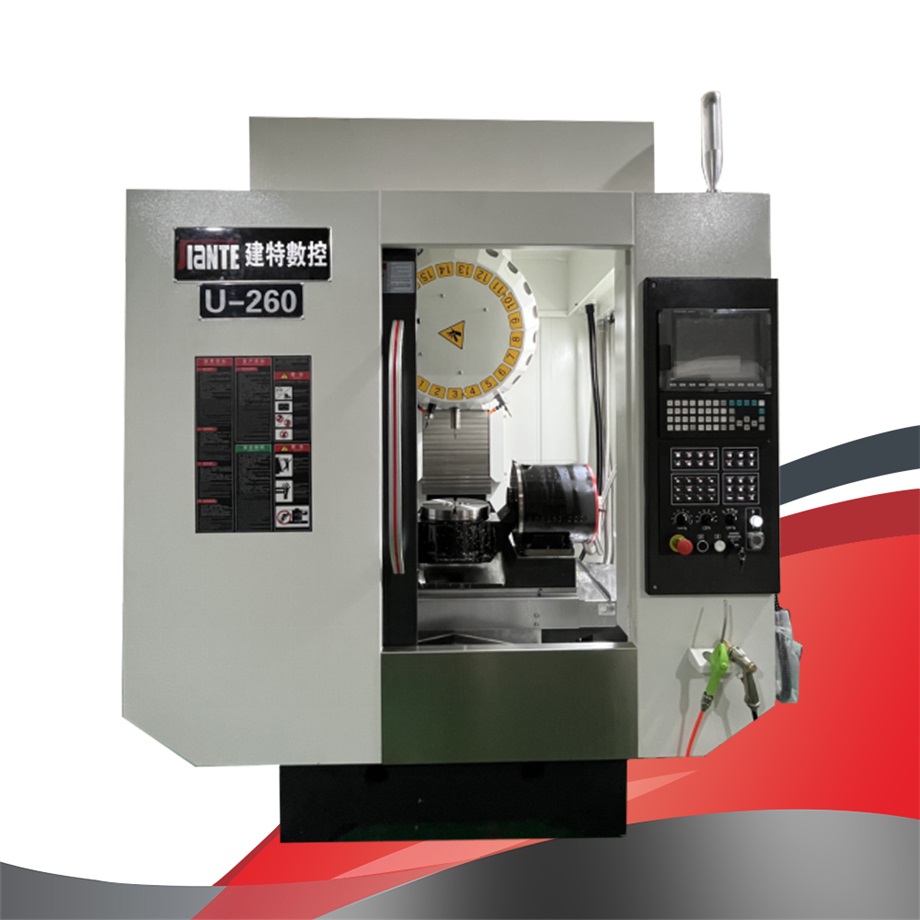

高精度摇篮式五轴加工中心 U-260
—— 新代（SYNTEC）220-5MA 系统 | 20000 转 / 分钟 BT30 直连式 | 高动态五轴联动
核心优势
✅ 高刚性结构：采用 HT300 整体铸造，抗震能力强，确保五轴加工的稳定性。
✅ 超高速精密主轴：BT30-110 直连式（台湾速科（Speedcn）），转速 20000 转 / 分钟 + 11 千瓦大扭矩，标配外置油冷器。
✅ 真正的五轴联动：新一代 220-5MA 系统（支持 RTCP 刀具中心点控制），C 轴转速 300 转 / 分钟，摆动角度为 ±110°。
✅ 顶级传动部件：采用日本 THK 滚珠丝杠直线导轨，精度高，使用寿命长。
✅ 高效换刀：BT30-21T 伺服刀库，换刀快速且稳定。
关键参数
行程：600×450×330 毫米（X/Y/Z 轴）
工作台：直径 200 毫米 | 最大旋转直径：280 毫米
主轴：20000 转 / 分钟 | 11 千瓦 | 直连式（BT30）
五轴性能：C 轴 300 转 / 分钟，RTCP 动态补偿
刀库：21T 伺服刀库（BT30）
加强设计：立柱增高 150 毫米以扩大加工范围

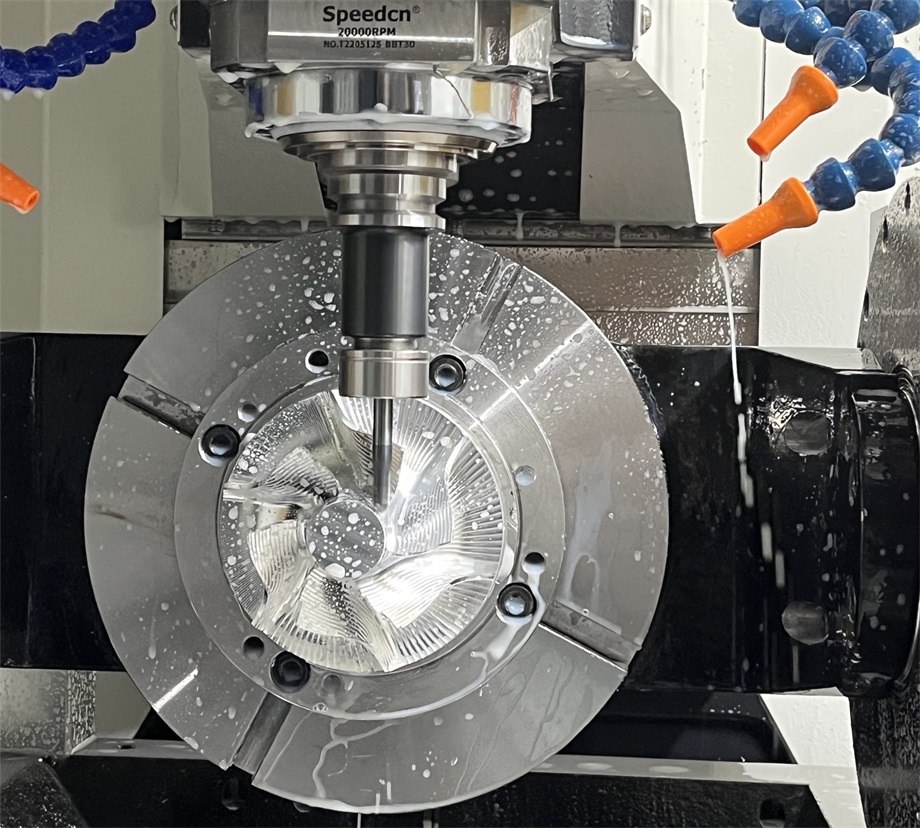

典型应用
1. 规格
项目 机床型号 单位 U-260
1 工作台面积 毫米 ￠200
2 X、Y、Z 轴行程 毫米 600450330
4 主轴端部到工作台距离 毫米 300 - 630（立柱增高 150 毫米）
5 工作台负载 千克 250
6 主轴规格 / BT30-110
7 刀库 / BT30-21T
8 丝杠导轨 毫米 XY：ø28 Z：ø32
9 三轴导轨 毫米 XYZ：30
10 系统 / 主轴功率 / 新代（SYNTEC）220-5MA
12 A 轴摆动角度范围 / ±120°
13 A 轴最大转速 转 / 分钟 200
14 A 轴额定扭矩 牛・米 131.7
15 A 轴定位精度 / ±10
16 A 轴重复定位精度 / 4
17 C 轴摆动角度范围 / 360°
18 C 轴最大转速 转 / 分钟 300
19 C 轴额定扭矩 牛・米 55.9
20 C 轴定位精度 / ±10
21 C 轴重复定位精度 / 4
22 工件最大旋转直径 毫米 ￠280
23 机床重量 千克 3800
2. 配置详情
项目 名称 制造商
1 HT300 铸造件 整体铸造
2 数控 / 主轴伺服 / 三轴伺服系统 220-5MA 新代（SYNTEC）
3 主轴伺服 / 三轴驱动电机 11 千瓦 新代（SYNTEC）
4 直线导轨 XY：ø28 Z：ø32 Y：45*2 日本 THK
5 滚子直线导轨 XYZ：30 日本 THK
6 三轴采用 P4 级轴承 日本 NSK
7 BT30 直连式 20000 转 / 分钟主轴 / 直径 110 毫米 台湾速科（Speedcn）
8 电子手轮 浙宏 / 宾捷
9 加工冷却泵 德阳
10 三轴联轴器 台湾速科（Speedcn）
11 电气柜热交换器 理光
12 自动润滑泵 合资日华油机
13 伸缩防护罩 合资企业
14 主接触器 / 空气开关 / 断路器 / 继电器 法国施耐德
15 其他电气部件 法国施耐德、日本欧姆龙
注：斜杠表示可选用其中任一品牌。
